直流电阻测试仪概述变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能，可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。5、测试完毕后一定要先按复位键，等放电报警声响结束后方可关闭电源，再拆除测试线。6、测试过程中，禁止移动测试夹和关断供电线路。

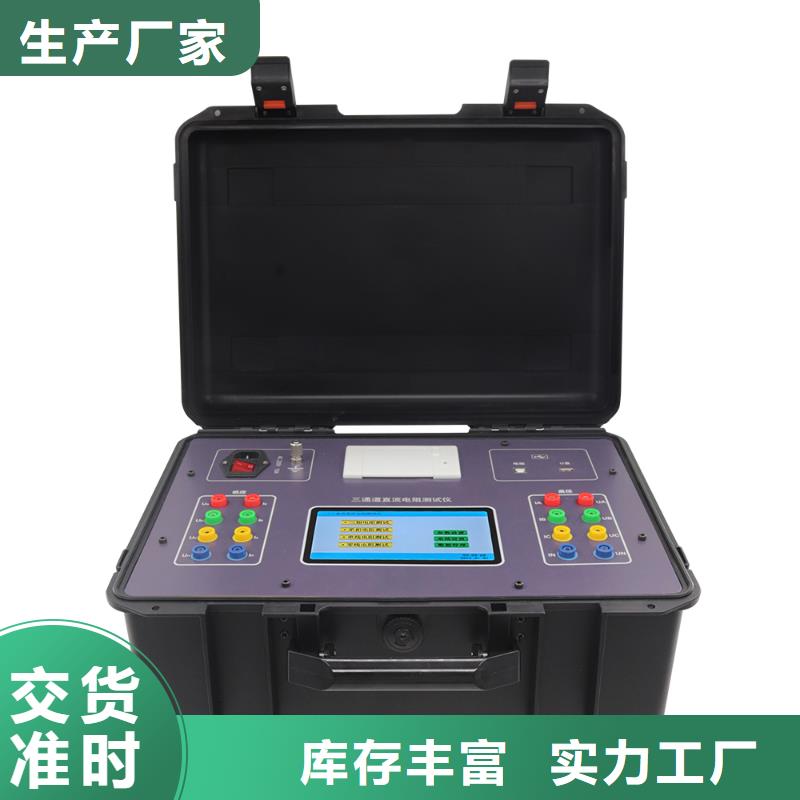

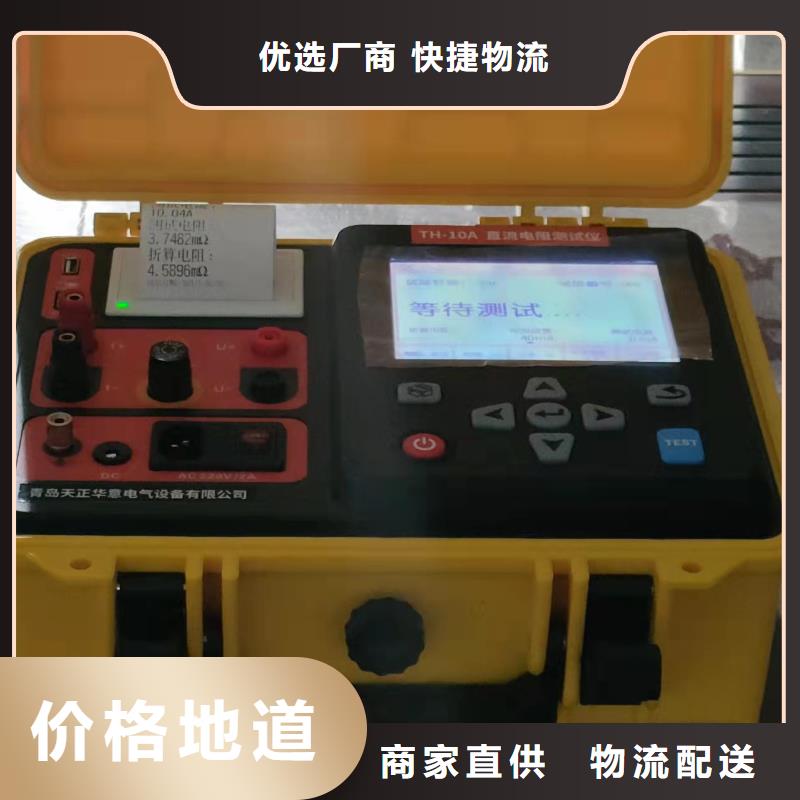

直流电阻测试仪介绍 仪器面板见图一图一1、仪器开关：一：选择交流工作方式并开机；○：关机；二：选择直流供电方式并开机。2、交流电源接口：选择交流供电方式时，需接入AC220V，50HZ电源。3、接地柱：仪器接地，保护设备及人身。4、测试端子：I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负；V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。5、电池电量显示：显示仪器内部电池剩余电量。6、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。7、打印机：打印输出测试数据。8、数据接口：USB （标配）：可用U盘导出测试数据。RS232（选配）：用于数据通讯。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。

直流电阻测试仪使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图二）。图二此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。5.3.1直阻测试5.3.1.1参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图三）。图三“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”。 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。测试电流：选择测试电流档位。
